Plotting ESP8266 using CHART.JS

I dati di sensori montati sulla porta analogica vengono mandati via web al server ESP8266. I dati vengono poi visyalizzati in un grafico utilizzando CHART.JS

In questo caso il circuitino analizzato è la scarica e la carica di un condensatore. Circuito RC

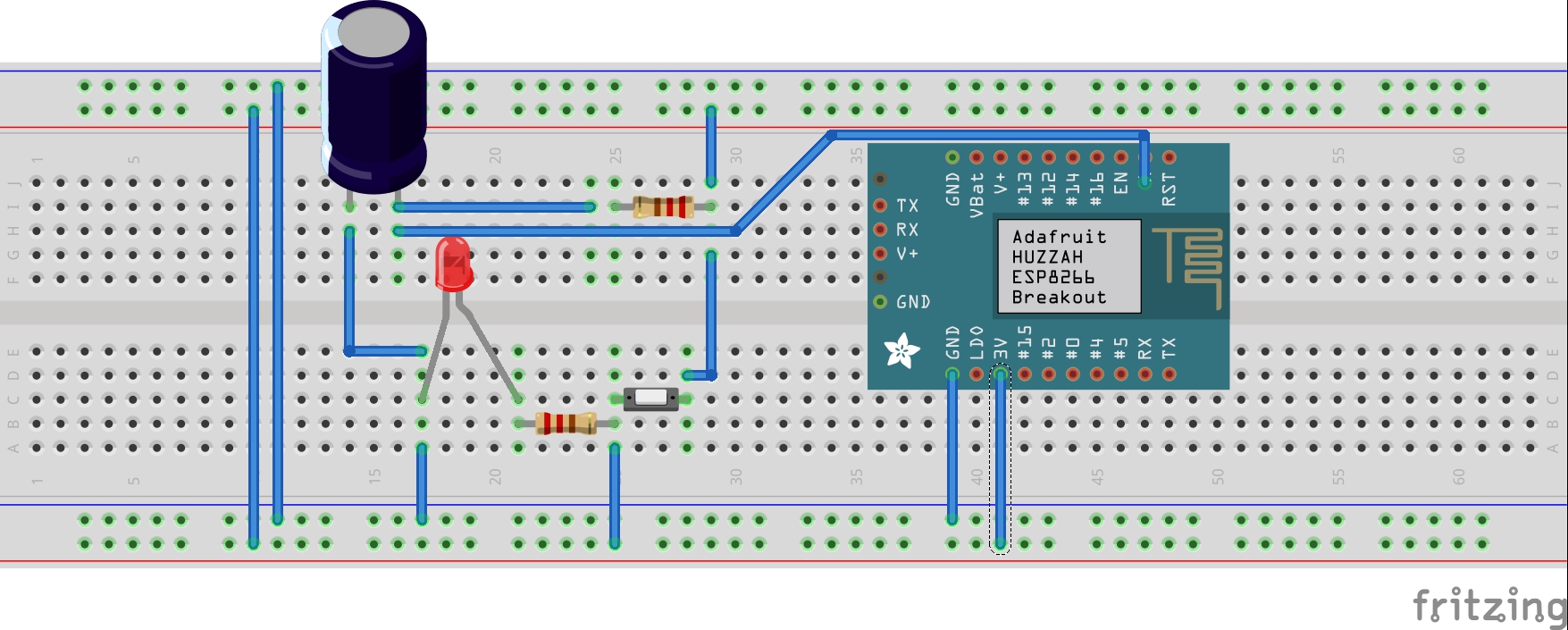

Lo schema del circuito. Il condensatore è in serie con la resistenza. L'anodo del condensatore va al PIN analogico dell'ESP8266

Lo sketch Arduino

Lo sketch è accompagnato da un file index.h salvato nella stessa cartella dello sktect, dove è riportato il codice html e ajax per l'interrogazione al web server

const char MAIN_page[] PROGMEM = R"=====( <!DOCTYPE html> <html> <style> .card{ max-width: 400px; min-height: 250px; background: #02b875; padding: 30px; box-sizing: border-box; color: #FFF; margin:20px; box-shadow: 0px 2px 18px -4px rgba(0,0,0,0.75); } </style> <body> <div class="card"> <h4>The ESP32 Update web page without refresh</h4><br> <h1>Sensor Value:<span id="ADCValue">0</span></h1><br> </div> <script> setInterval(function() { // Call a function repetatively with 2 Second interval getData(); }, 2000); //2000mSeconds update rate function getData() { var xhttp = new XMLHttpRequest(); xhttp.onreadystatechange = function() { if (this.readyState == 4 && this.status == 200) { document.getElementById("ADCValue").innerHTML = this.responseText; } }; xhttp.open("GET", "readADC", true); xhttp.send(); } </script> </body> </html> )=====";
